Isıtma/Soğutma Elemanları

Isıtma/Soğutma Elemanları

Isı pompaları konutların yüksek verimlilik ve düşük karbon salınımıyla ısıtabilen cihazlardır. Performanslarının yüksek olabilmesi için birlikte çalıştıkları ısı yayıcıların düşük sıcaklıkla çalışması gerekmektedir. İşletim sıcaklığının düşük olması sadece ısı pompasında değil diğer kazan kombi vs. gibi cihazlarda da verimliliği arttırır. Ancak ısı yayıcıların boyutlarıda tesisat işletim sıcaklığına bağlı olarak değişecektir. Bunun nasıl yapılacağı bu bölümün konusudur.

Tesisat işletim sıcaklığı, fancoil, radyatör, aperey, panel tavan ya da yerden ısıtma, duvardan ısıtma vs gibi ısı yayıcılara, ısı üreteçlerinden (kazan, ısı pompası, kombi vs.) gelen tesisat su sıcaklığıdır.. Mahalin ihtiyaç duyduğu ısı, ne kadar düşük tesisat suyu sıcaklığıyla karşılanırsa sistemin verimliliği de o ölçüde artacaktır. Isı üreticisinden gelip ısı yayıcıya giren kalorifer gidiş suyu sıcaklığının (işletim sıcaklığının ) 1 C düşürülmesi enerji tüketiminde yaklaşık %2,5 - % 4 tasarruf sağlamaktadır. Bu nedenle kalorifer gidiş suyu sıcaklığı mümkün olduğu kadar düşük seçilmelidir.

Isıtma için söylenenler soğutma sistemleri için de geçerlidir. Soğutmada gidiş suyu sıcaklığının 1 C yükseltilmesi enerji tüketiminde yaklaşık %2,5 - % 4 tasarruf sağlar. Gidiş suyu sıcaklığı mümkün olduğu kadar yüksek seçilmelidir.

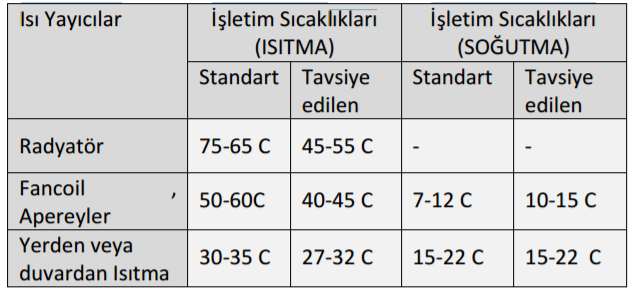

Tavsiye edilen tesisat işletim sıcaklıkları

Isı yayıcıların ısıl güçleri üretici firmalar tarafından yaptırılan standart deneyler sonunda belirlenir. Isı yayıcıların seçimi bu deney sonuçlarına göre hazırlanan firma kataloglarından veya abaklardan yapılır. Bu abaklarda kalorifer gidiş su sıcaklığı 75°C çıkış sıcaklığı 65°C (ortalama 70 °C ) de sabit tutularak norm ısıl gücü bulunur. Norm ısıl güç bu sabit işletim şartlarında ortam sıcaklığı 20°C ve basıncı 1 Atmosfer (mutlak) iken ısı yayıcının verdiği ısı miktarıdır. İşletim ve ortam havası arasındaki sıcaklık farkı 70 °C – 20 °C =ΔT=50 °C dir.

Uygulamada işletim farklı sıcaklık değerlerinde yanı ΔT=50 °C değilse Isı yayıcını ısıl gücü aşağıdaki fomülle hesaplanır.


Burada,
Qo= Norm ısıl güç (w) abaktan
Q = ısıl güç (w) yeni işletim koşulundaki güç
ΔTo= 50°C (norm sıcaklık farkı)
ΔT= °C yeni işletme koşulundaki sıcaklık farkı
k=1,3 Radyatör için), =1,1 (Fan Coil için), =1 (fanlı konvektör için) üs sayısıdır .
