Isıtma/Soğutma Elemanları
Örnek;

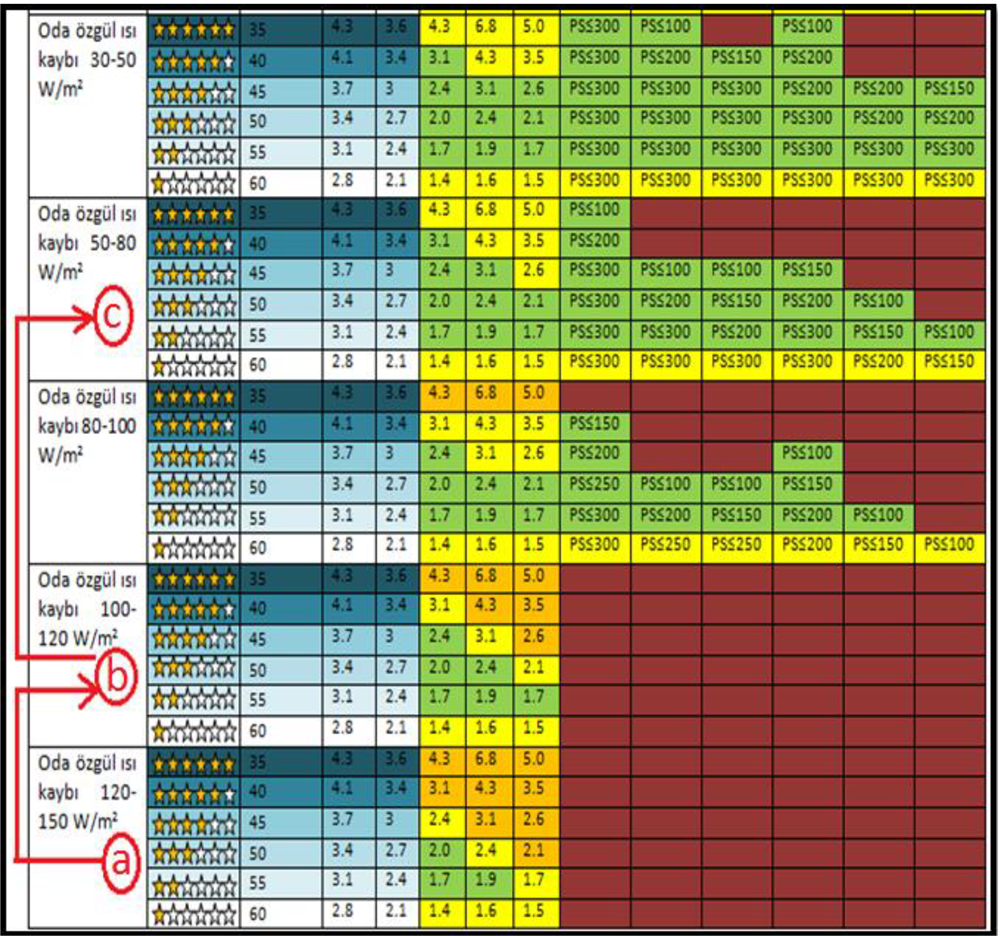

Özgül ısı bandının izolasyonla değişimi tablosu
Isı kaybını karşılayabilmek için odaya döküm kolon tipi (146/602)*20 model 20 dilim radyatör konmuştur. Radyatörün abaklarından okunan norm ısıl değer (tablo 7.4.2.6 dan) 103 W/dilim dır.
Radyatörün ısıl gücü (T=50) = 103W/dilim*20 dilim =2060 W hesaplanır.
Bu radyatör bu odayı ancak norm gidiş suyu sıcaklığında (75 C) ısıtma yapabilir. Verimsiz bir işletme şeklindedir. Düşük işletme sıcaklığı ile bu şartlarda odayı ısıtamaz. Ya radyatörün (TYT tablosundan) boyutunu
Örnek olarak başlangıçta tek camlı ve izolasyonsuz 15 m2 büyüklükte ve ısı kaybı 1980 W olan bir odayı aşağıdaki akış diyagramı ile birlikte inceleyelim.
- Odanın ısı kaybı q=1980 W ,
- Özgül ısısı =1980W/15=105 W/m2 dir.
- Özgül ısı bandı '' a '' ile gösterilen 120-150 W/m2 dir.
Özgül ısı bandının izolasyonla değişimi tablosu
Isı kaybını karşılayabilmek için odaya döküm kolon tipi (146/602)*20 model 20 dilim radyatör konmuştur. Radyatörün abaklarından okunan norm ısıl değer (tablo 7.4.2.6 dan) 103 W/dilim dır.
Radyatörün ısıl gücü (T=50) = 103W/dilim*20 dilim =2060 W hesaplanır.
Bu radyatör bu odayı ancak norm gidiş suyu sıcaklığında (75 C) ısıtma yapabilir. Verimsiz bir işletme şeklindedir. Düşük işletme sıcaklığı ile bu şartlarda odayı ısıtamaz. Ya radyatörün (TYT tablosundan) boyutunu
- 60 C gidiş suyu için en az 1,7 kat =20*1,7 =34 dilim-radyatör,
- 55 C gidiş suyu için ise 1,9 kat =20 dilim*1,9 =38 dilim
- veya daha fazla dilim radyatör olmalıdır.
Radyatörlerin boyutu 4 m geçmekte ve 15 m2 bir oda için oldukça büyük görünmektedir. Doğrusu büyütme yerine izolasyonla ögül ısı bandını iyileştirmekdir.
Havalandırmadan olan ısı kayıpları ısı camlı pencere ve izolasyonlu kapılarla değiştirildiğinde %20 enerji tassarufu sağlanır. Ve
Havalandırmadan olan ısı kayıpları ısı camlı pencere ve izolasyonlu kapılarla değiştirildiğinde %20 enerji tassarufu sağlanır. Ve
- Odanın ısı kaybı q=1980*0,8=1584 w ,
- Özgül ısısı =1584/15=105 W/m2 0lur.
- Özgül ısı bandı 7.4.2.4 tablosunda (b ) ile gösterilen 120-100 W/m2 aralığına iner.
İletimle olan ısı kayıpları duvar yalıtımları yapılarak %30 enerji tassarufu sağlanır.
- Odanın ısı kaybı q=1584*0,7=1108 W ,
- Özgül ısısı =1108/15=77 W/m2 0lur.
- Özgül ısı bandı tablosunda '' c '' ile gösterilen 50-80 W/m2 aralığına iner.
Özgül ısı bandı tablosunda sistemin ilk durumdaki ısı kaybı bandı aralığı (a harfi) ve daha sonra yapılan ısı kaybı azaltıcı tedbirler neticesinde oluşan ısı kaybı bandları (b ve c harfi) gösterilmiştir. İzolasyon yapıldıktan sonra artık tesisat tablonun 50-8 0 W/m2 olan özgül ısı kaybı bandında çalışılacaktır.
- Tesisat gidiş suyu sıcaklığı bulmak için radyatörün norm ısı yükü =2080 W, odanın ısı ihtiyacına =1108 W bölünür.
- 2080 W/1008 W =2 büyütme faktörü çıkar. TYT de veya Radyatör grafiğinde bunun 55 C tesisat gidiş suyuna tekabül ettiği görülür. Tesisat yıldız değeride 2 yıldız olur.
