Hava Kaynaklı Isı Hesaplama

Psikometrik Diyagram Uygulama

Nemli hava ile ilgili temel işlemler

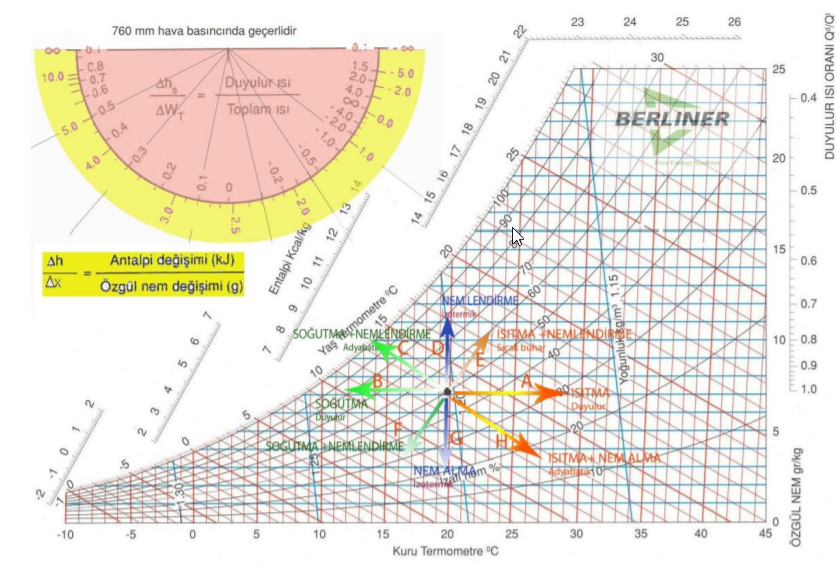

Hava ile ilgili birçok problem, psikrometrik diyagram kullanılarak kolayca çözülebilir. Aşağıda yaz – kış klimaları için tipik örnekler verilmiştir.. Burada verilen örneklerin hepsinde standart atmosfer basıncı, 101.325 kPa olarak göz önüne alınmıştır. Nemli hava ile yapılan bütün işlemlerde, özgül değerlerin ifadesinde değişmeyen tek değer olan kuru havanın kütlesi esas alınır. Özgül entalpi, özgül hacim vs. her şey kuru hava kütlesine göre ifade edilir. Nemli hava ile ilgili temel işlemler Şekil 5.1’de gösterilmiştir.


Havanın Duyulur Olarak Isıtılması / Soğutulması

Havanın klima santrali içindeki ısıtıcı veya soğutucu serpantinlerden geçirilmesi bu işlem için tipik bir örnektir. Buradaki ısıtma /soğutma olayında Özgül nemde değişiklik olmaz. Bu nedenle , nemli havaya ( duyulur ) ısı ilave etme veya çekme işlemi, psikrometrik diyagramda, kuru termometre eksenine paralel yatay bir doğru ile gösterilir.
