Nem Alma Sistemleri

Psikrometrik Diyagramda Kış Uygulamaları

Örnek (%100) temiz hava ile ısıtma – Isıtma Doğal gazla çalışan bir kazanla yapılıyor-

Isı kaybı hesabı Q=39.000 Kcal/h olan Istanbul daki bir ofis %100 temiz hava ısıtılacakdır. Mahal için istenen hava şartları 20 °C oda sıcaklığı ve % 50 Nem dir. Buna göre;
1. Isıtma için gerekli hava debisini
2. Üfleme noktası sıcaklığını
3. Isıtıcı Eşanjör kapasitesi (ön ve nihai ısıtma için ayrı ayrı hesaplanacak)
4. Su ile nemleme yapılacağından gerekli su miktarını hesap ediniz?
5. Doğal gaz ile ısıtma yapılacağına göre ısıtma maliyeti ne olur ?

Tablo 7.2.2 den İstanbul kış değerleri :
Dış Ortam Sıcaklığı ( KT ) : 0 °C
Dış Ortam Bağıl Nemi ( RH ) : 90%
Kış - İçin İstenen Mahal Şartları ( İstek ) : 20 °C - % 50 Nem

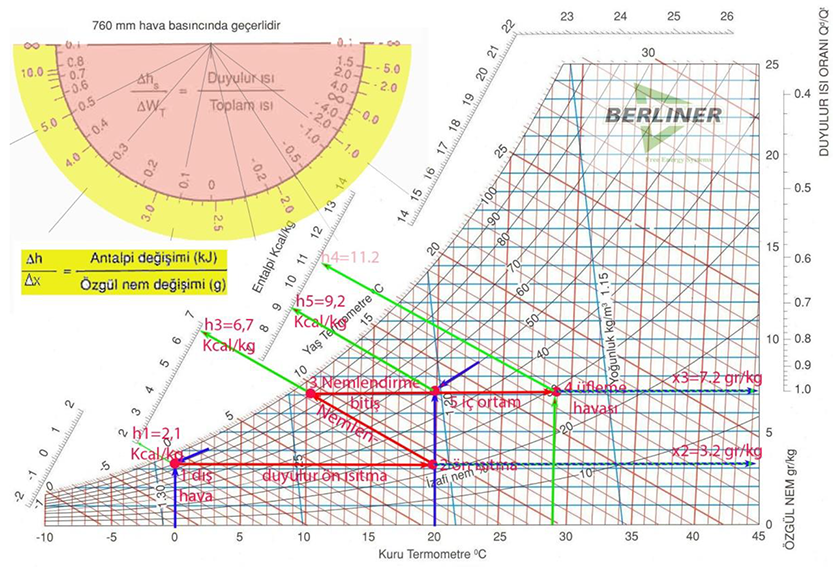

(1)noktası Ön ısıtıcıya havanın girişidir. Sabit özgül nemde yatay olarak (2) noktasına kadar hareket edilir. (2) Noktasında Ön ısıtıcıdan çıkan hava Sulu Nemlendiriciye girer ve adyabatik olarak % 90 Bağıl nem çizgisini kesinceye kadar Özgül nem miktarı artarak hareket eder. Bu hareket Sabit YAŞ Termometre çizgisi üzerinde olur. Sulu Nemlendiriciden çıkan hava - Son ısıtıcıya girer..( 4) No'lu son ısıtıcı çıkış noktasına kadar devam eder. (4)No'lu nokta Klima santralın üfleme sıcaklığıdır. Şartlandırılmış Hava (4) noktasından itibaren..Mahallin KIŞ Ayı ısı kaybını karşılayarak (5)noktasına kadar soğur .



1-) Gerekli hava debisi förmül (7.3.8) kullanılarak-(Eğer soğutma yapılacaksa ve soğutma yükü ısı kaybından büyükse hava debisi soğutmaya göre yanı ısı kazancına göre hesaplanır-)
ΔT=9 C kabul (üfleme sıcaklığı ortam sıcaklığının 7-10 C üzerinde olur)

Q = V * ρ * Cp * ΔT

39.000 kcal/h = V*1.2 kg/m3* 0.24*(9 )
V = 15.000 m3/h ..

2-) Üfleme noktası sıcaklığı =20 C + 9C=29 C olur. 3-) Ön ısıtma eşanjörü sıcaklığı (1) noktasından (2) noktasına getirir. Bunun için gerekli enerji ( 7.3.9) veya (7.3.4) kullanılarak bulunur.

Qısıtma = V * ρ * Δh
veya
Qısıtma = V * ρ *Cp*ΔT

ΔT=T2-T1 =19,1-0 =19,1
h1= 2,1 Kcal/kg (psikometrik diyagramdan)
h2= 6,7 Kcal/kg (psikometrik diyagramdan)

Qısıtma 1-2 = Vx ρ x (h2-h1)
Qısıtma 1-2 = 15.000 x 1,2 x (6.7-2,1)
Qısıtma 1-2 = 82.800 Kcal/h ön ısıtıcı serpantinin kapasitesidir. Veya (7.3.4) kullanılarak
Qısıtma 1-2 = 15.000 * 1,2 *0.24* (19.1-0) = 82.800 Kcal/h

Nihai ısıtıcı serpantının kapasitesi ise
h3= 6.7 Kcal/kg (psikometrik diyagramdan)
h5= 9.2 Kcal/kg (psikometrik diyagramdan)
h4= 11.2 Kcal/kg (psikometrik diyagramdan)

Qısıtma 3-4 = Vx ρ x (h4-h3)
Qısıtma 3-4 = 15.000 x 1,2 x (11.2-6.7)
Qısıtma 3-4 = 81.000 Kcal/h dır.
Toplam ısıtma kapasitesi=163.800 Kcal/h olur.

4-) Nemlendirme için gerekli su miktarı mw (7.3.6 ) formülü ile bulunur
mw = ma (x3 – x2)
mw = V * ρ * (x3 – x2)
X2 = 3.2 gr nem/kg kuruhava (psikometrik diyagramdan)
X3 = 7.2 gr nem/kg kuruhava (psikometrik diyagramdan)
mw = 15.000 m3/h * 1.2 kg/m3* ( 7.2-3.2) gr/kg =72.000 gr/h= 72 kg/h

5-) Doğal gaz ısıl değeri 8250 Kcal/m3 ve Kazan verimi %80 kabul edilirse163.800 Kcal/h için
Harcanan Gaz miktarı=163.800 / (8250*0.8) =24.8 m3/h
Saate harcanan gazın tutarı =24.8*1 TL/m3 =24.8 TL/h olur.
