Yaz Kliması Uygulama örneği (% 30 taze havalı sistem)
Yapılan ısı kazancı hesabında Duyulur ısı kazancı QD = 24.000 Kcal/h, Gizli ısı Kazancı QG = 4.000 Kcal/h olan Antalya da bir ofis hava kanalı sistemi ile soğutulacakdır. %30 oranında taze hava çalışanların oksijen ihtiyacının karşılayacağı hesaplanmıştır. Gerekli hava debisi ile üfleme noktası sıcaklığını ve soğutma kapasitesini bulunuz ? Uygun ısı pompası seçimini yapınız ? Enerji gideri nedir.?

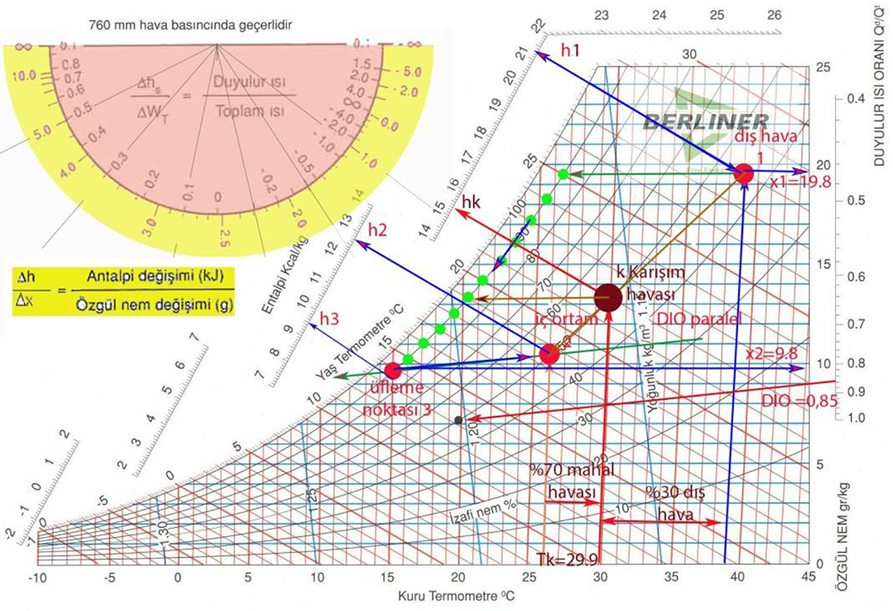

Değerler uygulama örneği 1 ile aynıdır. İç ortam sıcaklığı, dış hava sıcaklıkları aynı şekilde psikometrik diyagramda işaretlenir. Burada karışım havasını yeri bulunur ve bu noktadan hareket edilir. Sadece %30 taze hava ile %70 ortam havası karıştırılacakdır. Karışım için (1) ve (2) noktaları bir doğru ile birleştirilir.Sıcaklık ekseninde basit bir orantı kurarak karışım havasının yeri bulunur.
Buradan Tk=29.9 C bulunur.
Karışım havası ( k) noktasından KT eksenine paralel %90 nem eğrisine kadar soğutulur. Bunda sonraki soğutma hava içindeki su buharı yoğunlaşarak %90 bağıl nem eğrisinde aşağa doğru hareket eder, DIO doğrusu ile kesişme noktasına kadar devam eder. DIO doğrusunu bir önceki örnekdeki gibi çizilir- aynıdır- . Bu nokta üfleme noktasıdır.
Üfleme noktasından 15 C çıkan hava ortam sıcaklığı (2) 26 C gelene kadar alacağı ısı ortamın soğutmasını sağlayacakdır.
Gerekli hava debisi förmül (7.3.8) kullanılarak
QD = V * ρ * Cp * ΔT
24.000 kcal/h = V*1.2 kg/m3* 0.24*(26-15 )
V = 7.500 m3/h
Karışım havasının (K) üfleme noktası (3) sıcaklığına kadar soğutulması gerekir.
Soğutma kapasitesi formül ( 7.3.9) kullanılarak bulunur.
QSoğutma/ısıtma = V * ρ * Δh
hk= 15.3 Kcal/kg (psikometrik diyagramdan)
h3= 9.5 Kcal/kg (psikometrik diyagramdan)
QsoğutmaK-3 = Vx ρ x (h1-h3)
QsoğutmaK-3 = 7.500 x 1,2 x (15.3-9,5)
QsoğutmaK-3 = 52.200 Kcal/h
Görüldüğü gibi sadece %100 temiz havadan, ihtiyaç duyulan %30 temiz havaya geçildiğinde soğutma kapasitesi % 50 den fazla azalmaktadır.
Cihaz seçimi
Klasik Isı pompası veya çilerin dış hava sıcaklığında o soğutma kapasitesini vermesi beklenir. Cihaz soğutma diyagramından 39 C de 52.5000 Kcal/h = 61 kw =17,44 ton soğutma verebilen cihaz seçilir.
Enerji gideri 39 C için COP 2.2 kabul edilirse
61 kw/2.2 =30.5 kwh elektrik *0,30 TL/kw = 9.15 TL/h olur.
Temiz hava ısı pompaları için dış havanın önemi yoktur. Aşağıdaki örnektede görüleceği gibi daha az enerji ile soğutma kapasitesini karşılar.
Değerler uygulama örneği 1 ile aynıdır. İç ortam sıcaklığı, dış hava sıcaklıkları aynı şekilde psikometrik diyagramda işaretlenir. Burada karışım havasını yeri bulunur ve bu noktadan hareket edilir. Sadece %30 taze hava ile %70 ortam havası karıştırılacakdır. Karışım için (1) ve (2) noktaları bir doğru ile birleştirilir.Sıcaklık ekseninde basit bir orantı kurarak karışım havasının yeri bulunur.
Buradan Tk=29.9 C bulunur.Karışım havası ( k) noktasından KT eksenine paralel %90 nem eğrisine kadar soğutulur. Bunda sonraki soğutma hava içindeki su buharı yoğunlaşarak %90 bağıl nem eğrisinde aşağa doğru hareket eder, DIO doğrusu ile kesişme noktasına kadar devam eder. DIO doğrusunu bir önceki örnekdeki gibi çizilir- aynıdır- . Bu nokta üfleme noktasıdır.
Üfleme noktasından 15 C çıkan hava ortam sıcaklığı (2) 26 C gelene kadar alacağı ısı ortamın soğutmasını sağlayacakdır.
Gerekli hava debisi förmül (7.3.8) kullanılarak
QD = V * ρ * Cp * ΔT
24.000 kcal/h = V*1.2 kg/m3* 0.24*(26-15 )
V = 7.500 m3/h
Karışım havasının (K) üfleme noktası (3) sıcaklığına kadar soğutulması gerekir.
Soğutma kapasitesi formül ( 7.3.9) kullanılarak bulunur.
QSoğutma/ısıtma = V * ρ * Δh
hk= 15.3 Kcal/kg (psikometrik diyagramdan)
h3= 9.5 Kcal/kg (psikometrik diyagramdan)
QsoğutmaK-3 = Vx ρ x (h1-h3)
QsoğutmaK-3 = 7.500 x 1,2 x (15.3-9,5)
QsoğutmaK-3 = 52.200 Kcal/h
Görüldüğü gibi sadece %100 temiz havadan, ihtiyaç duyulan %30 temiz havaya geçildiğinde soğutma kapasitesi % 50 den fazla azalmaktadır.
Cihaz seçimi
Klasik Isı pompası veya çilerin dış hava sıcaklığında o soğutma kapasitesini vermesi beklenir. Cihaz soğutma diyagramından 39 C de 52.5000 Kcal/h = 61 kw =17,44 ton soğutma verebilen cihaz seçilir.
Enerji gideri 39 C için COP 2.2 kabul edilirse
61 kw/2.2 =30.5 kwh elektrik *0,30 TL/kw = 9.15 TL/h olur.
Temiz hava ısı pompaları için dış havanın önemi yoktur. Aşağıdaki örnektede görüleceği gibi daha az enerji ile soğutma kapasitesini karşılar.
