Yapılan ısı kazancı hesabında Duyulur ısı kazancı QD = 24.000 Kcal/h, Gizli ısı Kazancı QG = 4.000 Kcal/h olan Antalya da bir ev hava kanalı sistemi ile %100 temiz hava ile soğutulacakdır. Gerekli hava debisi ile üfleme noktası sıcaklığını ve soğutma kapasitesini bulunuz ?

Yaz için istenen Mahal şartları: 26 °C-% 50 nem

Tablo 7.2.2 den yaz için dış hava şartları
KT sıc.=39 C
YT sıc.=28 C
Nispi nem φ= %44.5

Duyulur ısı oranı DIO =QD /(QD+QG) = 24.000/(24.000+4.000)
DIO = 0,857
( Duyulur ısı oranı bilinmediği durumlarda yaklaşık olarak DIO=0.85 alınabilir .)

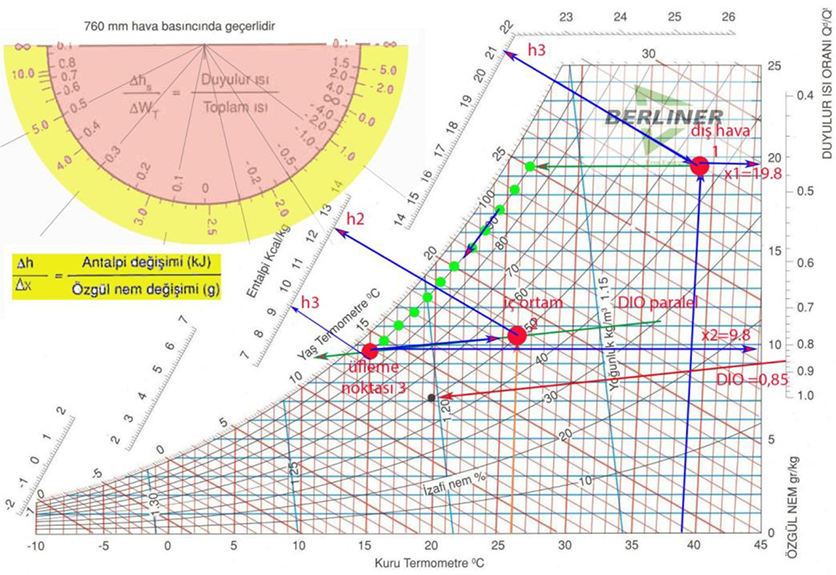

Psikometrik diyagramda (1) Dış hava şartları (2) iç hava şartları bilinen değerlerle işaretlenir. Bilinmeyen diğer değerlerde bu noktalarda psikometrik diyagramda okunur.
h1= 21.4 Kcal/kg
h2= 12.7 Kcal/kg
x1=11.8 gr/Kg
x3= 9.8 gr /Kg

Duyulur ısı oranı DIO noktası referens noktası (20 C, %50 bağıl nem) noktası ile birleştirilir. Oluşan bu DIO doğrusuna paralel ve iç mahal noktasından (2) geçen doğrunun %90 bağıl nemi kestiği nokta üfleme noktasıdır (3) .Üfleme noktasının sıcaklığı T3 =15 C dır.
Dış hava sıcaklığı (1) noktasından duyulur olarak %90 bağıl neme kadar soğutulur. Bu noktada soğutma hava içindeki su buharının yoğuşması ile devam eder ve %90 bağıl nem eğrisinde aşağa doğru hareket eder, DIO doğrusu ile kesişme noktasına kadar devam eder. Bu nokta üfleme noktasıdır.
Üfleme noktasından 15 C çıkan hava ortam sıcaklığı (2) 26 C gelene kadar alacağı ısı ortamın soğutmasını sağlıyacakdır.



Gerekli hava debisi förmül (7.3.8) kullanılarak
QD = V * ρ * Cp * ΔT
24.000 kcal/h = V*1.2 kg/m3* 0.24*(26-15 )
V = 7.500 m3/h
Dış havanın (1) üfleme noktası (3) sıcaklığına kadar soğutulması gerekir. Soğutma kapasitesi formül ( 7.3.9) kullanılarak bulunur.

QSoğutma/ısıtma = V * ρ * Δh

h1= 21.4 Kcal/kg (psikometrik diyagramdan)
h3= 9.5 Kcal/kg (psikometrik diyagramdan)

Qsoğutma1-3 = Vx ρ x (h1-h3)
Qsoğutma1-3 = 7.500 x 1,2 x (21.4-9,5)
Qsoğutma1-3 = 107.100 Kcal/h
