Yoğuşturucu (Kondenser)

Yoğuşturucu (Kondenser)

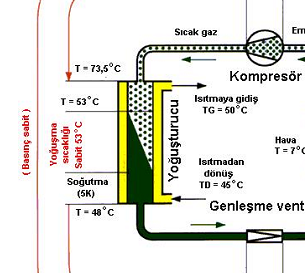

Yoğuşturucular, kompresörlerden kızgın buhar olarak basılan soğutucu akışkanın kızgınlığının alındığı, yoğuştuğu ve aşırı soğutma halinde aşırı soğutulduğu ısı değiştiricileridir. Burada soğuk akışkan olarak atmosferik hava ve su kullanılabildiği için, yoğuşturucuları hava soğutmalı ve su soğutmalı olarak iki grupta inceleyebiliriz. Yoğuşturucularda, buharlaştırıcılardan alınan ısı ile kompresör yoluyla sisteme verilen ısı alınmaktadır. Şekil ’de yoğuşturucu giriş ve çıkışında soğutkanın; sıcaklık, basınç durumu gösterilmektedir.


Şekil Yoğuşturucu


Kondenserdeki ısı alışverişinin 3 safhada oluştuğu düşünülebilir; (1) Kızgınlığın alınması, (2) soğutkanın yoğunlaşması, (3) aşırı soğutma.



Su Soğutmalı Kondenserler


Eğer elde soğutma suyu varsa ve elektrik enerjisi pahalı ise, yoğuşturucunun su ile soğutulması yoluna gidilir. Bunun için 2 yöntem kullanılabilir. Bol su varsa, su kullanıldıktan sonra atılabilir. Yaklaşık olarak 1 kW soğutma yükü için saatte 100 kg soğutma suyuna ihtiyaç vardır.

Bütün soğutma suyunun dışarıya atılması hem ekonomik olmamakta hem de suyu atabilecek uygun kanalizasyon bulunmasında güçlüklerle karşılaşılmaktadır. Bu gibi durumlarda soğutma suyu bir soğutma kulesinden soğutularak tekrar kullanılır. Böyle bir devrede soğutma kulesinden buharlaşan suyu da karşılamak için  yaklaşık olarak 1 kW soğutma yükü için saatte 170-200 kg soğutma suyuna ihtiyaç vardır.



Hava Soğutmalı Kondenserler


Genellikle kanatlı borulu imal edilirler. Boruların içerisinden soğutucu akışkan, dışarısından ise hava geçer. Bu tip yoğuşturucular daha küçük soğutma yüklerinde ve yeterli soğutma suyunun bulunmadığı durumlarda tercih edilir, çünkü hava tarafındaki ısı taşınım katsayısı küçük olduğundan, büyük soğutma yüklerinde çok büyük yüzeyler gerekir. Bakımları ve kullanımları basit olmakla beraber hava sıcaklığının gün ve mevsim boyunca değişmesi nedeniyle otomatik kontrolü güçleşir.
